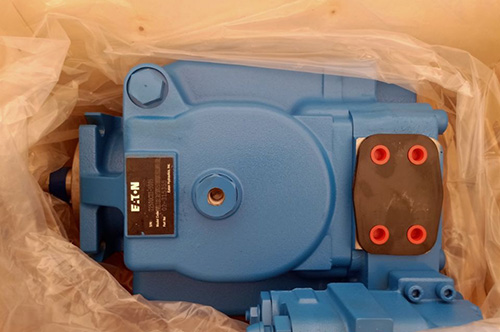

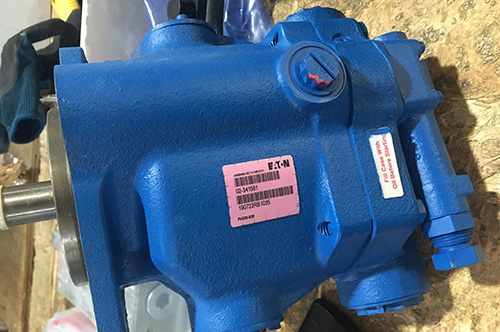

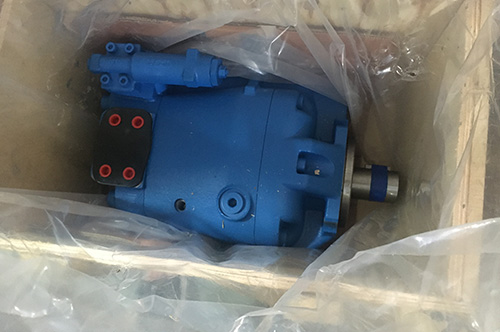

威格士柱塞泵有軸向維格柱塞泵和徑向維格柱塞泵兩種代表性的結構形式。由于徑向威格士柱塞泵是一種新型技術含量較高的高效泵，隨著國產化進程的加快，徑向威格士柱塞泵必然成為威格士柱塞泵應用領域的重要組成部分。以下，以軸向元件柱塞泵為例進行說明。

軸向柱塞泵利用與傳動軸平行的柱塞在柱塞孔內往復運動所產生的容積變化進行工作。柱塞和柱塞孔均為圓形零件，加工時可高精度配合，具有容積效率高、運行平穩、流量均勻性好、噪聲低、工作壓力高等優點，但對液壓油污染敏感、結構復雜、成本高。威格柱塞泵的泵油機構包含兩組精密偶件。

柱塞套筒構成柱塞偶體，液壓閥座構成液壓閥偶體，柱塞和柱塞套筒是一對精密偶體，不能成對研磨更換，要求高精度和良好的耐磨性，其徑向間隙為0.002~0.003mm在柱塞圓筒面上切有滑道，經由徑向孔、軸向孔通向頂部，以變更循環供油量為目的的柱塞設有供油、回油孔，均通過泵上部的低壓油室，將柱塞設置在泵上部后根據柱塞頭部滑道的位置不同，改變加油量的方法也不同。

液壓閥和油閥座也是一對精密偶件，對方研磨后不能更換，其配合間隙為0.01mm。液壓閥是單向閥，閥上部的圓錐面因彈簧壓力而與閥座緊密接觸，在停止供給時切斷高壓油管和柱塞上端的腔室，起到防止高壓油管內的油逆流到噴油嘴內的作用。液壓閥的下部為十字截面，既可以通過導軌，也可以通過柴油。

在液壓閥的錐面下面有一個叫做減壓帶的小圓筒面，它在供油結束時迅速降低高壓油管內的液壓，起到避免噴孔漏油現象的作用。環帶落入閥座內后，上方容積迅速增大，壓力迅速減少，噴吐停止迅速。
